橢圓封頭的放樣方法詳細介紹

http://www.nanl.com.cn/news/93.html

2017-11-16

有關橢圓封頭的放樣方法是怎么樣的呢?放樣方法其中比較主要的一種方法那就是為放射線展開法。有關這種方法的詳細介紹如下所整理。這種方法適用于構件表面素線相交于一點的棱錐、圓錐以及截體件,先將構件的表面分成若干相等的瓜瓣,然后將其投影到可以反映其部分實長的面上,待求出實際大小后,以素線為骨架,將其劃到同一平面上,這樣就得到了錐體的近似展開圖。

它的步驟為:

步驟一:畫出構件的主視圖和斷面圖;

步驟二:將斷面圖分成若干等份;

步驟三:將主視圖一根素線分成若干等份,然后由等分點向斷面圖引出若干垂線,交斷面圖水平線段若干點。以斷面圖的圓心為圓心,圓心到垂足的距離為半徑,作出若干個圓;

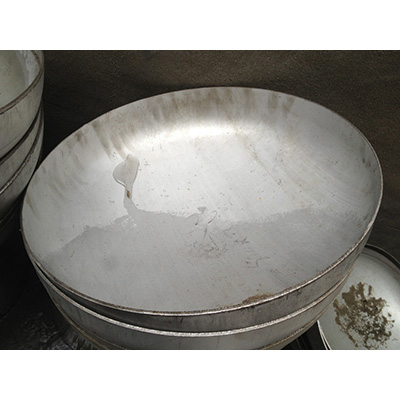

橢圓封頭

步驟四:以所選素線的長度畫一條豎直線段,并分成和素線相等的份數;

步驟五:在所作的若干圓上截取相應的同心圓弧的長度,并把弧長轉化成線段的長度,按照順序分別添加到素線的等分點上;

步驟六:弧長的線段進行比較,**差值不能超過0.2mm,**用線段表示的方法畫近似瓜瓣。

以上就是小編和大家介紹的橢圓封頭的放射線展開法的步驟知識,希望對您有所幫助,感謝您的瀏覽和支持!
